烧结钕铁硼表面处理工艺

烧结钕铁硼表面处理工艺

强力磁铁外观特征、表面环氧处理，新磁电子为您提供盐雾试验超过500小时的强力磁铁产品!

稀土钕铁硼磁铁表面处理

强力磁铁外观特征、表面环氧处理，新磁电子为您提供盐雾试验超过500小时的强力磁铁产品!

稀土钕铁硼磁铁表面处理

关于我们

联系我们

隐私政策

钕铁硼强力磁铁

生产工艺

文章资讯

不同的表面处理工艺比较

外观・特征

防锈性能比较试验

不同的表面处理工艺比较

外观・特征

防锈性能比较试验

　我们的表面处理工艺水平：盐雾试验500～1000小时。此技术在我们自己的产品中才能找到，我们的产品面向那些希望有较好性能表现的中小型企业。

　钕铁硼强力磁铁含有大量的钕和铁，易锈蚀，化学稳定性欠佳，其表面通常需做电镀处理，如镀锌、镍、锡、银、金等，也可以做磷化处理或喷涂环氧树脂以减慢其氧化速度，通常涂层厚度为20～40μm。

　新磁公司先进的环氧树脂防腐涂料技术与电镀工艺相结合，可以显著的提高磁铁的防腐性能，如果你有特殊需求，请选择我们。

盐雾试验：37-39度・5%NaCl・PH6.5-7.0・1.5ml/Hr
PCT(高速加压老化测试): 120度, 2atm, 100%RH, 12Hr.

材质	符号	膜厚(μm)	盐雾试验(Hr)	有孔性	减磁率	颜色	PCT (Hr)
特殊环氧A	A	5-100	>500	-	-	多种颜色	>100
特殊环氧B	B	5-50	>400	-	-	多种颜色	>100
锌	Zn	10-15	>24	<0.1	<0.2%	白色	>16
彩色锌	Colour-Zn	10-15	72	<0.1	<0.1%	多种颜色	>24
镍	Ni	10-20	4	<0.5	<0.3%	银色	>16
双重镀镍	Double-Ni	15-20	24	<0.2	<0.3%	银色	>16
镍 - 铜 - 镍	Ni-Cu-Ni	15-30	>48	<0.1	<0.1%	银色	>42
锌镍合金	Zn-Ni Alloy	10-20	>720	<0.1	<0.1%	多种颜色	>72
其他环氧	EPOXY	10-50	>300	-	-	黒色	>24
化学镀镍	Electroless Ni	<1	>72	-	-	银色	>24

φ10mm×10mm	元素符号	名称	特征	用途
	3CrZn	三价铬锌	铬酸盐处理.近几年六价铬作为环境破坏物质被限制,被三价铬替代.	・电子元器件・工具部件
	Ag	银	金属中具有良好的导电性与低接触电阻,可焊接性能非常好,不过,容易变色.	・电子元器件・连接器件・餐具・饰品配件
	Au	金	耐腐蚀和耐氧化性优,低电阻.	・电子元器件・电气连接器・装饰品・饰品配件
	Cr	铬	优良的抗磨损、抗氧化、即使暴露在空气中也可以保持良好的光泽.	・外观部件・医疗用品・ＡＶ设备・饰品配件
	Cu	铜	容易变色,常常用来做底衬,填充凹凸不平的部位.	・铸造产品・ABS树脂基板
	CuZn	黄铜	容易变色,常常用来做底衬,填充凹凸不平的部位,也可用于古代风格装饰.	・古代风格装饰品
	Ni	镍	化学性质稳定,良好的防锈效果.应用范围广,在金属电镀方面,镀镍被非常普遍的使用.会造成人体的皮肤过敏和皮炎的症状.	・电子元器件・连接器・基板电镀・饰品配件
	NiBlack	黑镍	镍和锌,硫的合金.根据基础的电镀的种类能改变颜色.	・装饰品・饰品配件
	Sn	锡	具有高耐腐蚀性和抗氧化.用在食品卫生不易丢失光泽并且是无害的.	・餐具・器皿・锡板・装饰品・饰品配件
	Rh	铑	抗腐蚀,耐磨,能反射出美丽的光泽.	・电子元器件・电气连接器・音响配件・装饰品・饰品配件
	-	未处理	没有表面处理涂层.对于钕磁铁容易生锈.
	-	尼龙	用于食品加工机械,医疗设备,而无需使用有毒的有机溶剂.已通过食品卫生法.	・玩具・小物品
	-	特殊环氧H500-A	抗冲击.抗弯曲.高温可以使用.	・电子元器件・小物品・喷漆后弯曲部位加工
-	-	特殊环氧H500-B	高硬度的树脂.标准 UL94 V-0 阻燃剂认证产品.	・电子元器件・小物品
-	-	特殊环氧H500-C	树脂硬度高.可以发出光泽.	・装饰品

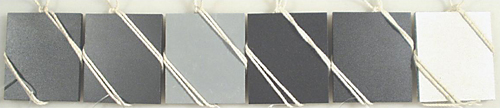

中性盐雾试验：5%氯化钠溶液　试验温度35℃　先进表面处理工艺,盐雾试验轻松达到500小时。

特殊
环氧树脂
H500-A

汽车用
防锈底漆
Zn

特殊
环氧树脂
H500-B

NiCuNi
3层电镀
镍-铜-镍

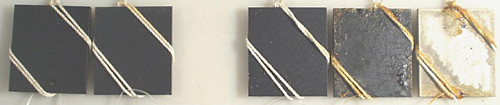

312小时后

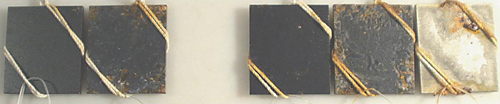

504小时后
